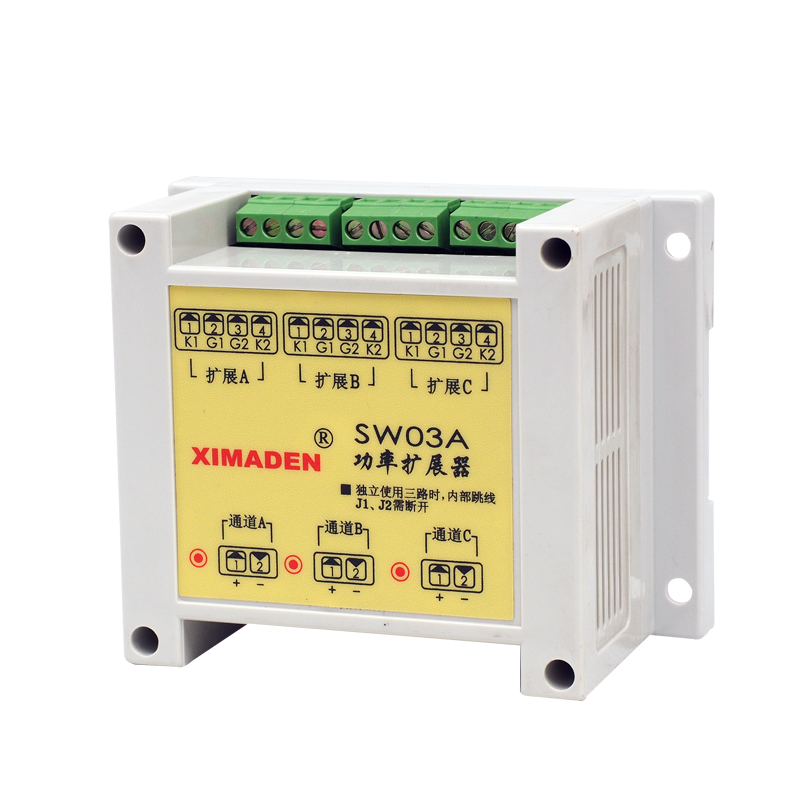

晶閘管擴張器SW03A
SW03A設計上采用XIMADEN小型功率擴展固態繼電器，驅動三路單相或三相大功率反并聯晶閘管或雙向晶閘管.輸入電平和日本島電占空比（P型 SSR）調節輸出類型儀表兼容，例如：SR9SR1/3/4等系列
- SW03A設計上采用XIMADEN®小型功率擴展固態繼電器，驅動三路單相或三相大功率反并聯晶閘管或雙向晶閘管。
- 輸入電平和日本島電占空比（P型 SSR）調節輸出類型儀表兼容，例如：SR90、SR1/3/4等系列。
- 其安裝方式為DIN標準導軌或四孔螺絲。輸入使用UL標準的電力接線端子，輸出使用可撥插端子，方便用戶使用。
- 220V AC和380V AC下均可工作配套S302Z擴展固態繼電器（無阻容吸收回路）。
- 參照電路原理圖，在前級固態繼電器導通時，強制后級大功率晶閘管導通，對后級晶閘管無特殊要求。

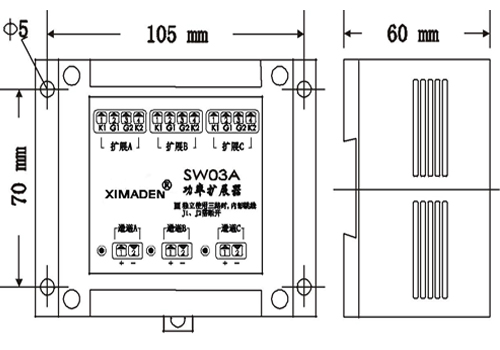

- 安裝尺寸：

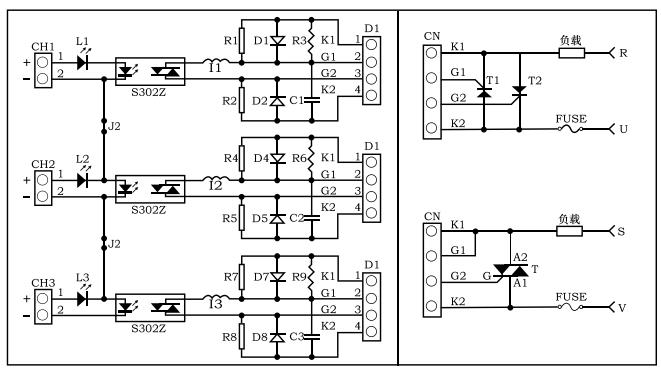

- 電路原理圖：
